Ich bin mehrfach gefragt worden, ob ich etwas für die Re460 von Minitrix entwickeln könnte. Diese netten kleinen Lokomotiven haben natürlich bereits ab Werk eine NEM651-Buchse, aber wie bei vielen anderen Modellen handelt es sich um einen dieser Aufsteckstecker. Außerdem sind Sie ab Werk nur auf die Frontbeleuchtung beschränkt. Etwas, das natürlich nicht mehr zeitgemäß ist. Da ich mehr als nur zusätzliche Begrenzungsleuchten anbringen wollte, habe ich mich nach den verschiedenen Signaltypen umgesehen, die diese Lokomotive auch im echten Leben kennt. Bei meiner Suche bin ich auf das Soundprojekt von Herrn Heinz Daeppen gestoßen. Seine Dokumentation enthielt eine Menge nützlicher Informationen. Diese Informationen haben auch mein Design inspiriert. Ich möchte dieses Soundprojekt in Kombination mit einem Zimo MX Sounddecoder auf meiner Platine zum Laufen bringen. Von ESU ist auch eine Sounddatei für den Re460 erhältlich, also habe ich beide Sounddecoder berücksichtigt.
Die alte Situation mit dem NEM651-Stecker. Links und rechts sind noch die alten Glühbirnen.

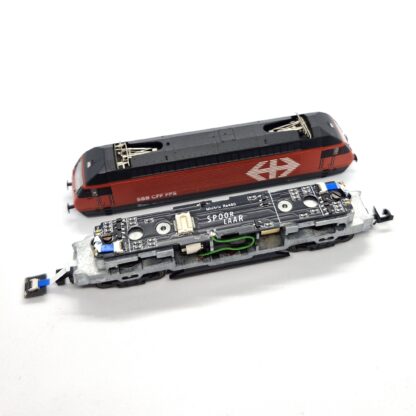

Auf der neuen Platine befindet sich eine NEXT18-Buchse, die Platz für Sounddecoder mit einer Länge von bis zu 21 mm bietet. Rechts neben dem Decoder ist Platz für einen kleinen 12 x 8 mm Lautsprecher. Die Glühbirnen werden durch eine LED-Platine ersetzt. Auf dieser sind 2 zweifarbige LEDs angebracht. Die Rücklichter und zwei separate Frontlichter. So kann das rechte Frontlicht separat vom Rest geschaltet werden. An den Enden befinden sich außerdem seitliche LEDs für die Fahrerhausbeleuchtung, die mit AUX5 eingeschaltet werden können, wenn die Frontleuchten ebenfalls eingeschaltet sind. Außerdem gibt es 2 kleine LEDs für das obere Signal. Die weiße schaltet zusammen mit den vorderen Lichtern, die rote kann mit AUX6 geschaltet werden, wenn die Rücklichter eingeschaltet sind. Unterhalb der Rücklichter und oberhalb eines roten Signals befindet sich ein Gefahrensignal in der Schweiz. Wenn ein Sounddecoder verwendet wird, können AUX5 und AUX6 separat angeschlossen werden.

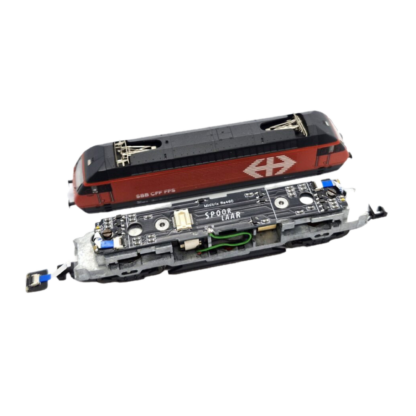

Minitrix SBB Re460 Lok 2000 upgrade set
In ontwikkeling
- NEXT18
- LED front- en sluitverlichting
- Cabineverlichting
- Verschillende Zwitserse seinbeelden mogelijk
- Speaker aansluiting
